1、產品概述

XL-21型動力配(pei)電(dian)柜用于(yu)工礦企業，交流50Hz，電(dian)壓(ya)500V以下IT系統、TN-C系統、TT系統作(zuo)動力、照明配(pei)電(dian)用，對線路(lu)的過(guo)載、短路(lu)及(ji)漏(lou)電(dian)提供保護，并(bing)對電(dian)路(lu)進行正常轉(zhuan)換。該(gai)產品系戶內封閉裝置。

XL-21型(xing)動力(li)柜系封閉式裝(zhuang)置；框架采用2.0mm冷軋鋼板彎制而成，增強機械強度及防(fang)盜；動(dong)力柜前門板裝有3只(zhi)電(dian)源指示燈，1只(zhi)電(dian)壓(ya)表用于匯流排母(mu)線的電(dian)壓(ya)，3塊電(dian)流表用于指示三相電(dian)流；動力柜(ju)前(qian)門打開后(hou)有內(nei)襯板(ban)(ban)，內(nei)襯板(ban)(ban)上有操作(zuo)(zuo)手柄，方便操作(zuo)(zuo)，內(nei)襯板(ban)(ban)可拆卸，便于檢修；動力柜(ju)都(dou)采用新型元器件，具(ju)有結構緊(jin)湊、檢修方便、線路方案可以靈活(huo)組合等特點；

適(shi)用范圍：適(shi)用于工(gong)(gong)(gong)礦企業、石油、化工(gong)(gong)(gong)、電(dian)力、建材、機械加(jia)工(gong)(gong)(gong)、交通運(yun)輸、賓館、飯店等電(dian)力系(xi)統動(dong)力配電(dian)和照明(ming)配電(dian)。

2、主要技術參數：

主電路額定電壓(ya)：AC380V

輔助電路(lu)額(e)定電壓：AC220V、380V

額定頻(pin)率(lv)：50Hz

額定絕緣電(dian)壓：660V

額(e)定(ding)電流(liu)：≤800A

進(jin)出線方式：下(xia)進(jin)下(xia)出/上進上出

海    拔：＜2000米

相對濕度(du)：＜90%（20℃）

    環境(jing)溫度：—15℃～+40℃

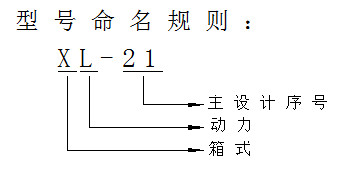

3、型號命名規則(ze)：
